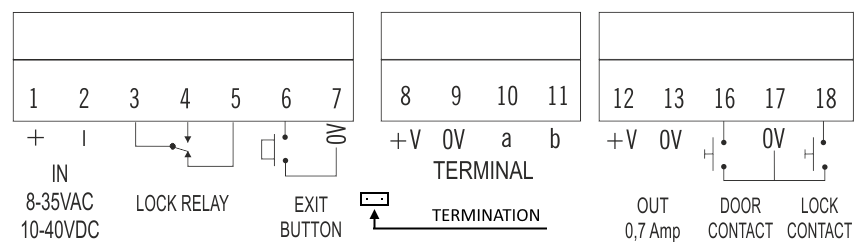

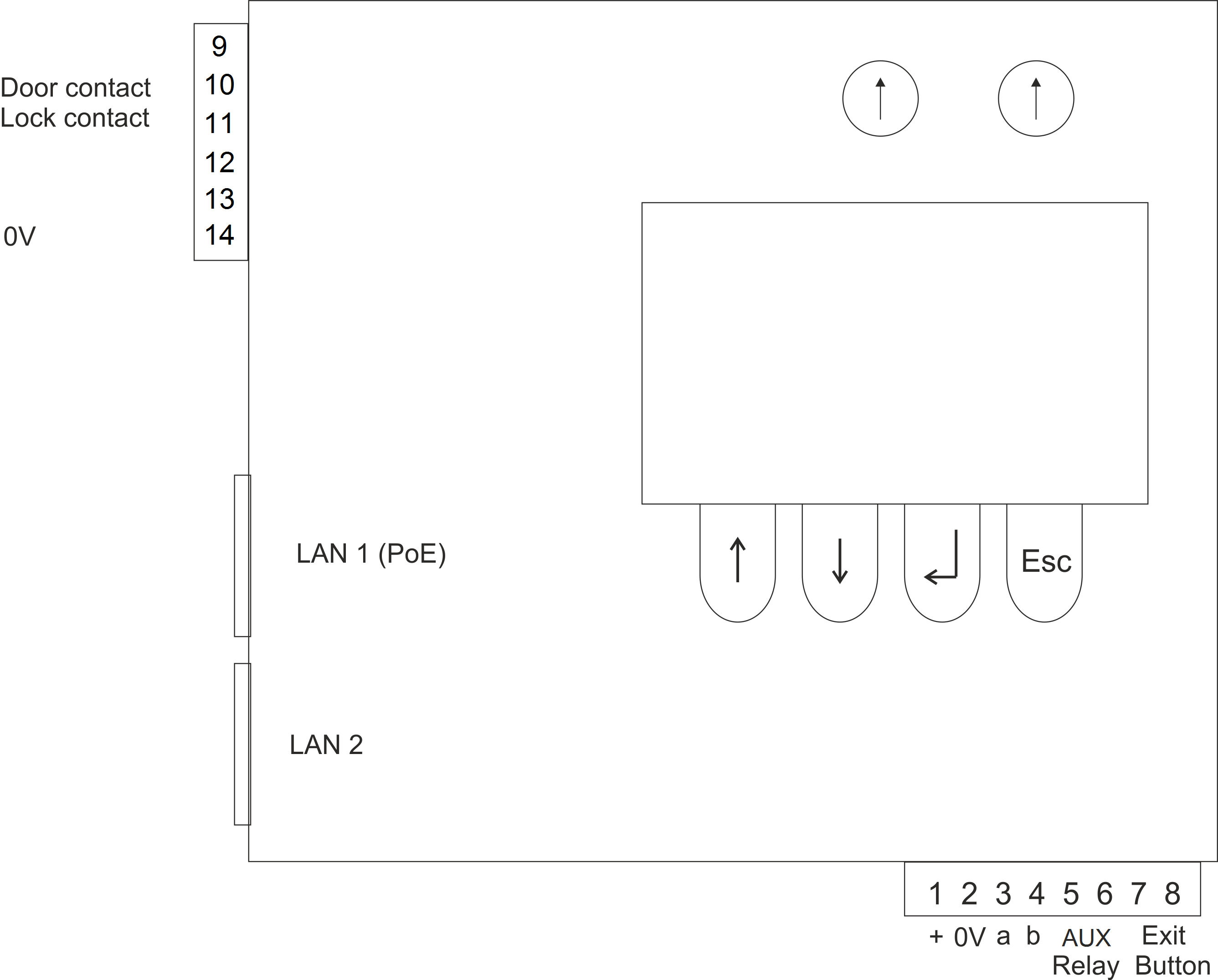

Anslutningsplintar

Plint	Beskrivning
1, 2	Matningsspänning, 12-35VAC/12-40VDC. Matningsspänning ska inte anslutas om PoE+ används.
3 - 5	Öppningsrelä. Växlande potentialfria kontakter (NO 3-4, NC 3-5). Last 1 A. Inkoppling av el-lås vid PoE+ användning: Lägg en bygel mellan plint 3 och 13 samt koppla låset mellan plint 4 och 12, eller mellan plint 5 och 12 vid omvänd funktion. Inkoppling el-lås vid matningsspänning: Lägg en bygel mellan plint 2 och 3 samt koppla låset mellan plint 1 och 4, eller plint 1 och 5 vid omvänd funktion.
6, 7	Ingång för öppnaknapp. Slutning på ingången medför godkänd passage.
8 - 11	Plintar för läsarterminal(er). För kabeltyper, -avstånd osv. Se manual för läsarterminalen.
12, 13	Spänningsutgång. Följer matningsspänningen över plint 1 och 2. Vid användning av PoE+ kan spänningen väljas mellan 12 och 24 VDC i programvaran.
16, 17	Ingång för kontroll av dörr-/magnet-kontakt (stängd/öppen).
17, 18	Ingång för kontroll av låskolv (låst/olåst).
