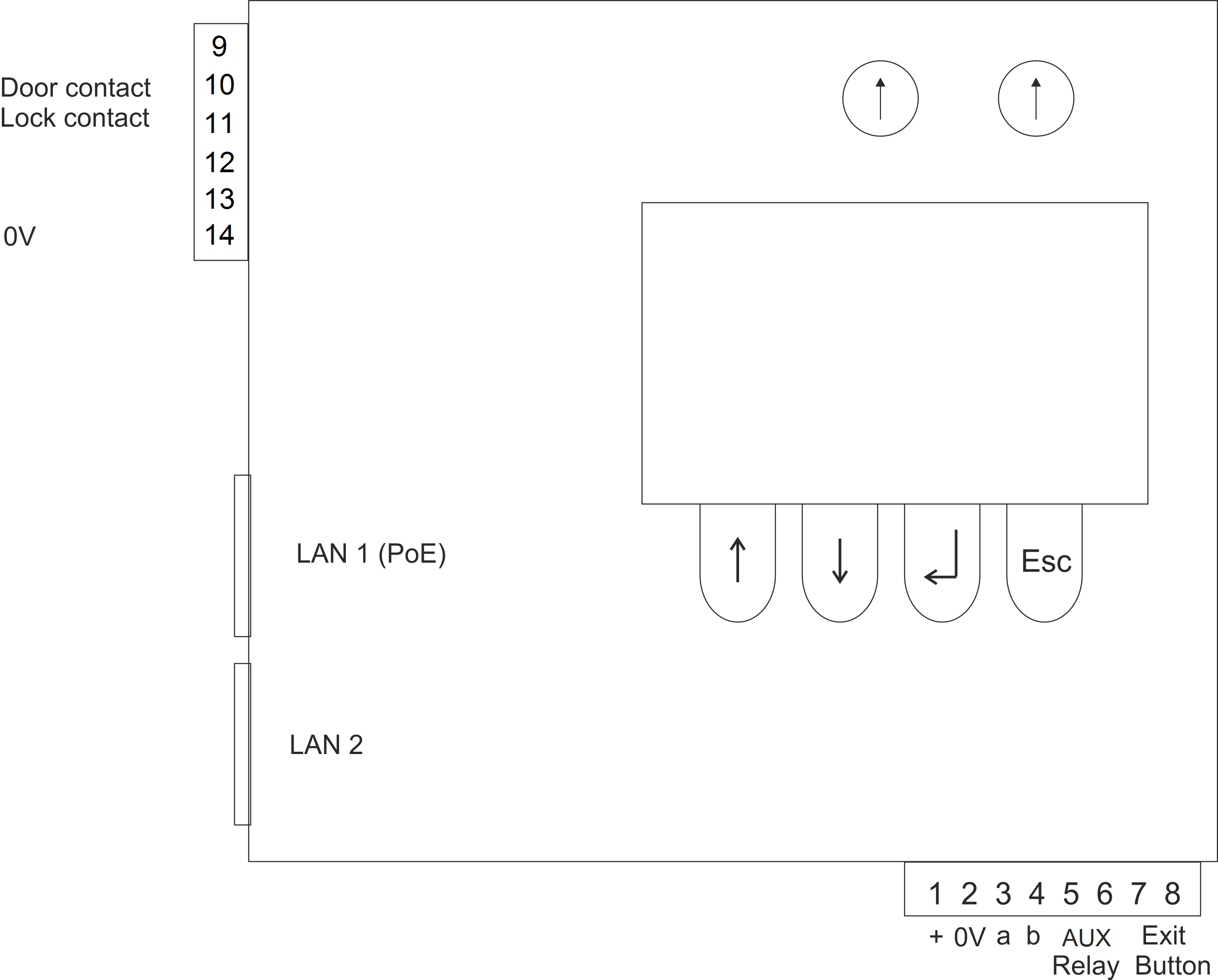

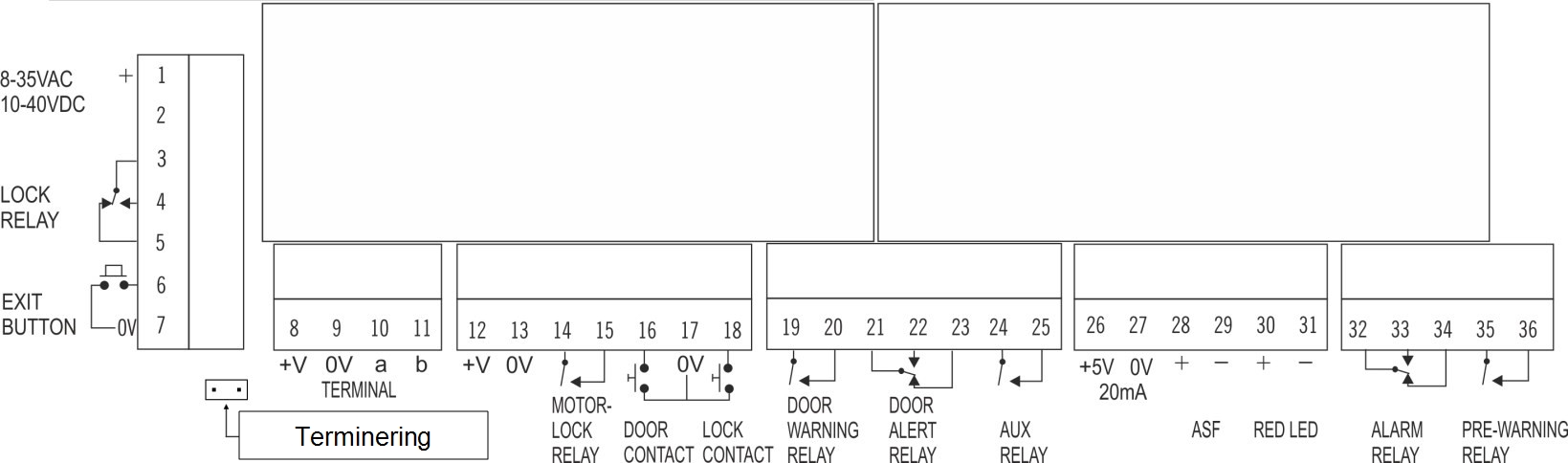

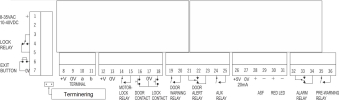

Anslutningsplintar

Plint	Beskrivning
1, 2	Matningsspänning, 12-35VAC/12-40VDC. Matningsspänning ska inte anslutas om PoE+ används.
3 - 5	Öppningsrelä. Växlande potentialfria kontakter (NO 3-4, NC 3-5). Last 1 A. Inkoppling av el-lås vid PoE+ användning: Lägg en bygel mellan plint 3 och 13 samt koppla låset mellan plint 4 och 12, eller mellan plint 5 och 12 vid omvänd funktion. Inkoppling el-lås vid matningsspänning: Lägg en bygel mellan plint 2 och 3 samt koppla låset mellan plint 1 och 4, eller plint 1 och 5 vid omvänd funktion.
6, 7	Ingång för öppnaknapp. Slutning på ingången medför godkänd passage.
8 - 11	Plintar för läsarterminal(er). För kabeltyper, -avstånd osv. Se manual för läsarterminalen.
12, 13	Spänningsutgång. Följer matningsspänningen över plint 1 och 2. Vid användning av PoE+ kan spänningen väljas mellan 12 och 24 VDC i programvaran.
14, 15	Utgång för separat nattlåsning, t.ex motorlås. Potentialfri slutande kontakt.
16, 17	Ingång för kontroll av dörr-/magnet-kontakt (stängd/öppen).
17, 18	Ingång för kontroll av låskolv (låst/olåst).
19, 20	Utgång för dörrövervakning. Aktiveras under inställd varningstid om dörr inte stängdes inom öppettiden.
21 - 23	Utgång för dörrlarm. Aktiveras efter varningstiden om dörren är öppen, olåst, eller vid tvångsöppning av dörren.
24, 25	Utgång för Aux, potentialfritt slutande relä. Används för aktivering av dörrautomatik eller summalarm, vilken funktion som används bestäms i programvaran.
26, 27	5 V 20 mA utgång. Användbar i vissa ASF lösningar (Se plint 28-29)
28, 29	Ingång för återkoppling från larmsystemets TILL/FRÅN status, 5V-24VDC. Om signalen från manöverpanelen är slutande kontakt, koppla plint 26 till 28, plint 27 och 29 till varsin status-pol på manöverpanelen.
30, 31	Ingång för extern styrning av röd lysdiod på läsaren, 5-24V.
32 - 34	Utgång för larmstyrning. bistabil, bistabil puls eller monostabil.
35, 36	Utgång för förvarning. Aktiveras under förvarningstid vid larmtillkoppling.
