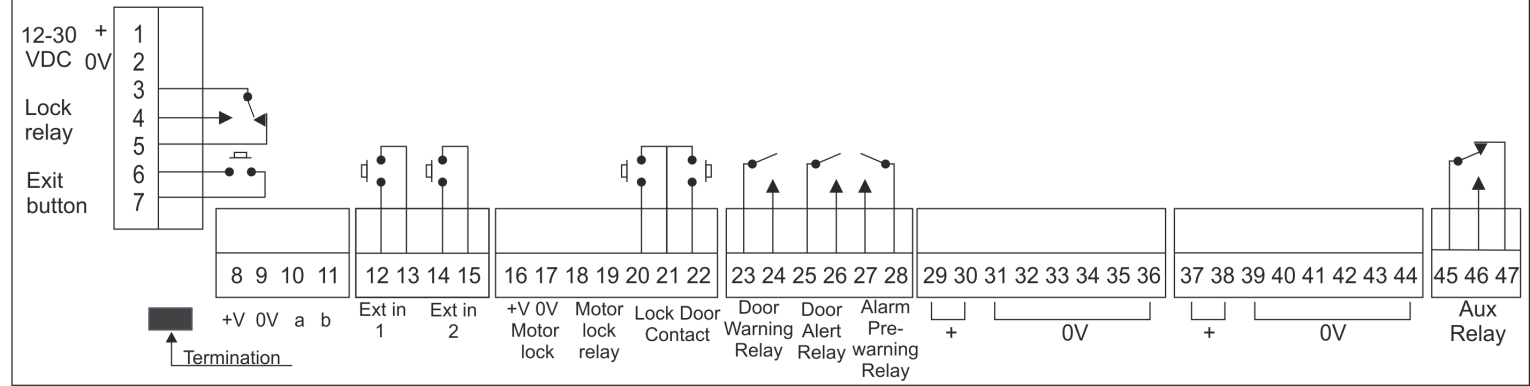

Anslutningsplintar

De löstagbara plintarnas skruvar hanteras bäst med en 2,5mm skruvmejsel.

Plint	Beskrivning
1, 2	Matningsspänning, 12-30 VDC. Med PoE-ansluten dörrcentral levereras 12 eller 24 VDC, ställbart i VAKA. Plint 1 är positiv (+).
3 - 5	Växlande potentialfritt öppningsrelä. (NO 3-4, NC 3-5). Last 1 A. Inkoppling el-lås: Bygla mellan 2 och 3 samt koppla låset till 1 och 4 (1 och 5 vid omvänd funktion).
6, 7	Ingång för öppnaknapp. Slutning på ingången medför godkänd passage.
8 - 11	Läsaranslutning. Se läsarmanual för rekommenderad kabel, längder mm.
12- 15	Programmerbara ingångar (2st). Läs mer här.
16, 17	Spänningsutgång. Följer spänning från plint 1 och 2.
18, 19	Utgång för separat nattlåsning (t ex motorlås). Potentialfri slutande kontakt.
20, 21	Ingång för låskolvskontakt.
21, 22	Ingång för dörrkontakt.
23, 24	Utgång dörrövervakning. Aktiveras under inställd varningstid om dörr ej stängts.
25, 26	Utgång dörrlarm. Aktiveras vid tvångsöppnad dörr och efter varningstidens slut.
27, 28	Utgång förvarning. Aktiveras under förvarningstid vid larmtillkoppling.
29- 44	Används ej
45- 47	AUX-utgång, potentialfritt slutande relä. Används för aktivering av dörrautomatik alternativt summalarm. Funktion bestäms i VAKA.
