Anslutningar
AX-Power 4 Plus finns i två generationer, dels serienummer fr.o.m.106001 (artikelnummer 2-3750-1), dels serienummer t.o.m. 105700 (artikelnummer 2-3750).

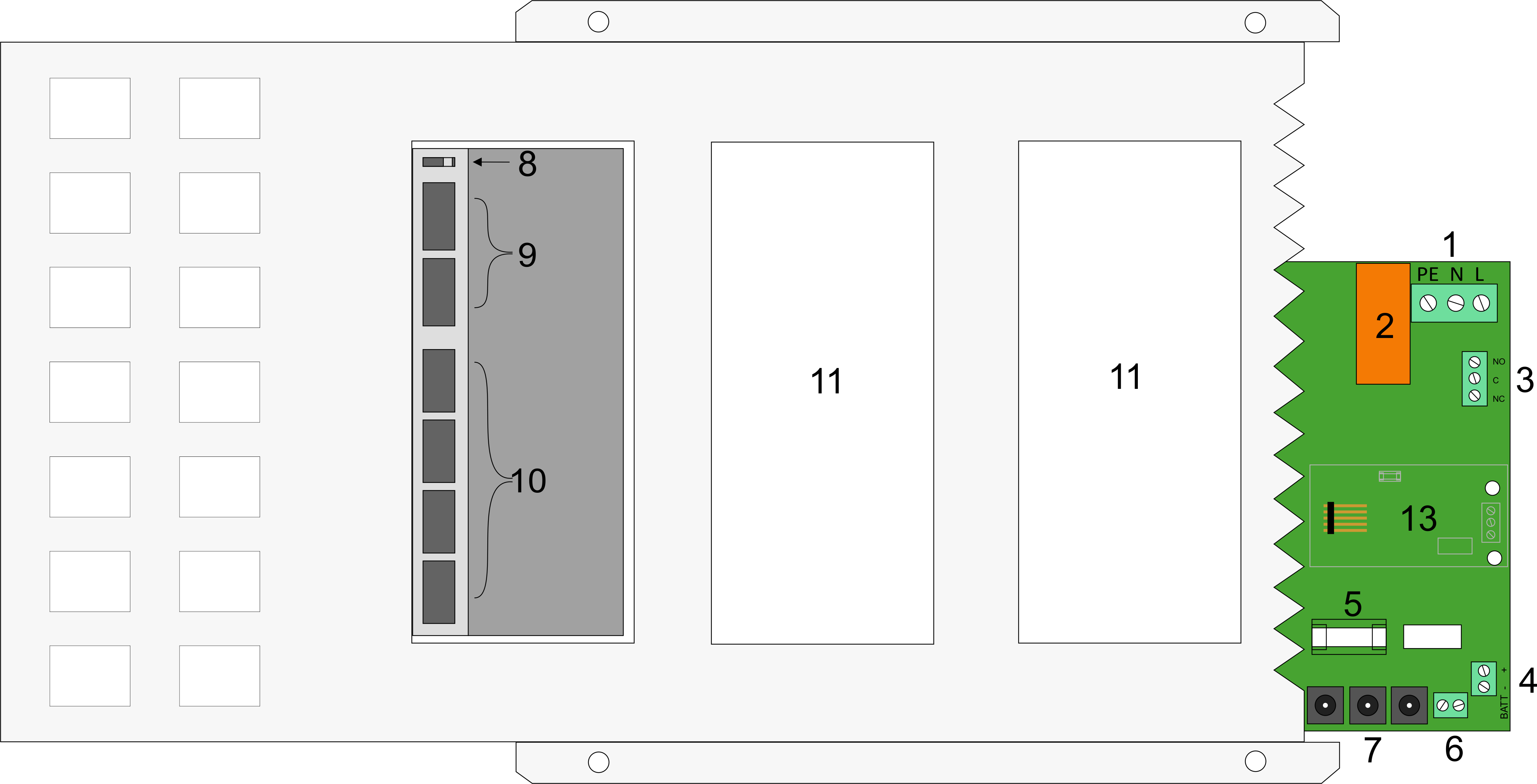

Serienummer fr.o.m. 106001
| 1. |
Nätspänning, 230 VAC. |
| 2. |
Säkring 230 VAC-sidan (4AT keramisk). |
| 3. |
Larmutgång, indikerar nätspänningsavbrott. Aktiveras utan fördröjning. |
| 4. |
Batterianslutning, notera + och -. |
| 5. |
Batterisäkring (4AT glas). |
| 6. |
Spänningsutgång 54,6 VDC för extrern utrustning, exempelvis DC/DC-omvandlare. Max 0,6A kontinuerligt (1A kortvarigt). |
| 7. |
Kontakter med matningsspänning för AX-Power Plus Switch Kit. |
| 8. |
Driftläges-omkopplare, ska stå i läge "Standard". |
| 9. |
RJ-45-portar utan PoE (Port 1-2). |
| 10. |
RJ-45-portar med PoE (Port 3-6). |
| 11. |
Expansionsutrymme för AX-Power Plus Switch Kit. AX-Power Switch Kit monteras i ledigt fack. |
| 13. |
Plats för larmkort SM102 HV. |
Serienummer t.o.m. 105700
| 1. |
Nätspänning, 230 VAC |
| 2. |
Säkring 230 VAC-sidan (4AT keramisk) |
| 3. |
Larmutgång, indikerar nätspänningsavbrott. Aktiveras utan fördröjning. |
| 4. |
Batterianslutning, notera + och - |
| 5. |
Batterisäkring (4AT glas) |
| 6. |
Spänningsutgång 54,6 VDC för extrern utrustning, exempelvis DC/DC-omvandlare. Max 0,6A kontinuerligt (1A kortvarigt). |
| 7. |
Kontakter med matningsspänning för AX-Power Plus Switch Kit |
| 8. |
Driftläges-omkopplare, ska stå i läge "Standard". |
| 9. |
RJ-45-portar utan PoE (Port 1-2) |
| 10. |
RJ-45-portar med PoE (Port 3-6) |
| 11. |
Expansionsutrymme för AX-Power Plus Switch Kit. |
| 12. |
AX-Power Switch Kit monteras i ledigt fack. |
