Installation

Anslutningsplatta

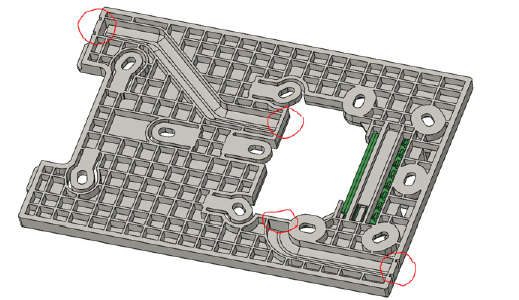

För utanpåliggande montering har anslutningsplattan kanaler för kabel kommandes uppifrån eller nerifrån. Vid behov klipps plast bort vid de röda markeringarna.

Montering

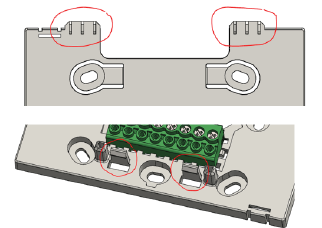

Anslutningsplattan fästs på vägg och svarsapparaten hängs på de två övre krokarna på anslutningsplattan. Svarsapparaten hålls på plats av de två hakarna i nederkant.

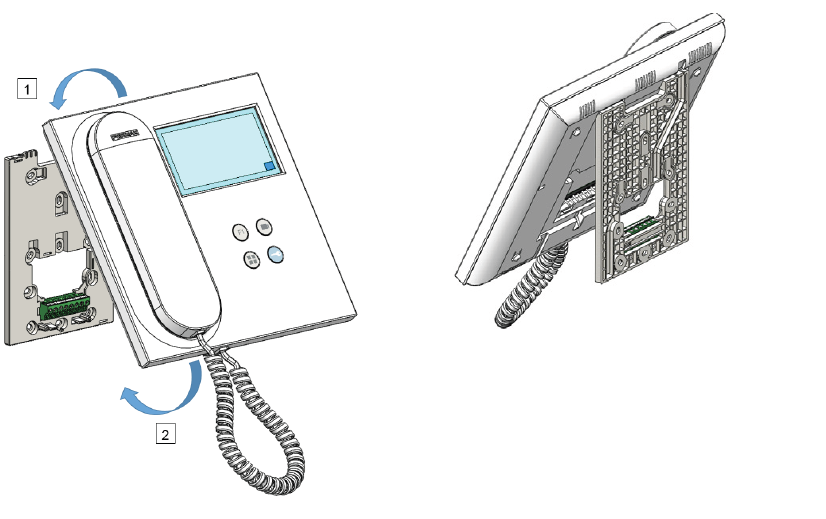

Vinkla svarsapparaten mellan 15 och 30 grader och häng den på de ovan nämnda krokarna. Vinkla ned svarsapparaten över anslutningsplattan till det att att de två hakarna i nederkant fäst i svarsapparaten.

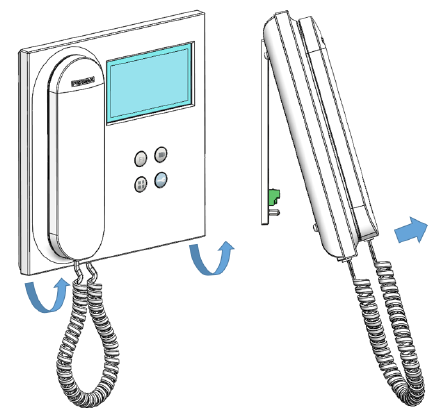

Lossa svarsapparat från anslutningsplatta

Med svarsapparaten monterad på vägg med behövs inga verktyg.

1. I nedre hörnen, dra vinkelrätt ut från väggen till hakarna släppt sitt grepp.
2. Vinkla ut svarsapparaten minst tio grader.
3. Haka av svarsapparaten från de övre krokarna.

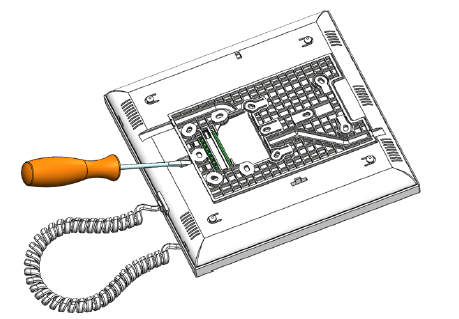

Är svarsapparaten fäst i anslutningsplattan, men inte monterad på vägg, behövs en spårmejsel för att lossa anslutningsplattan.

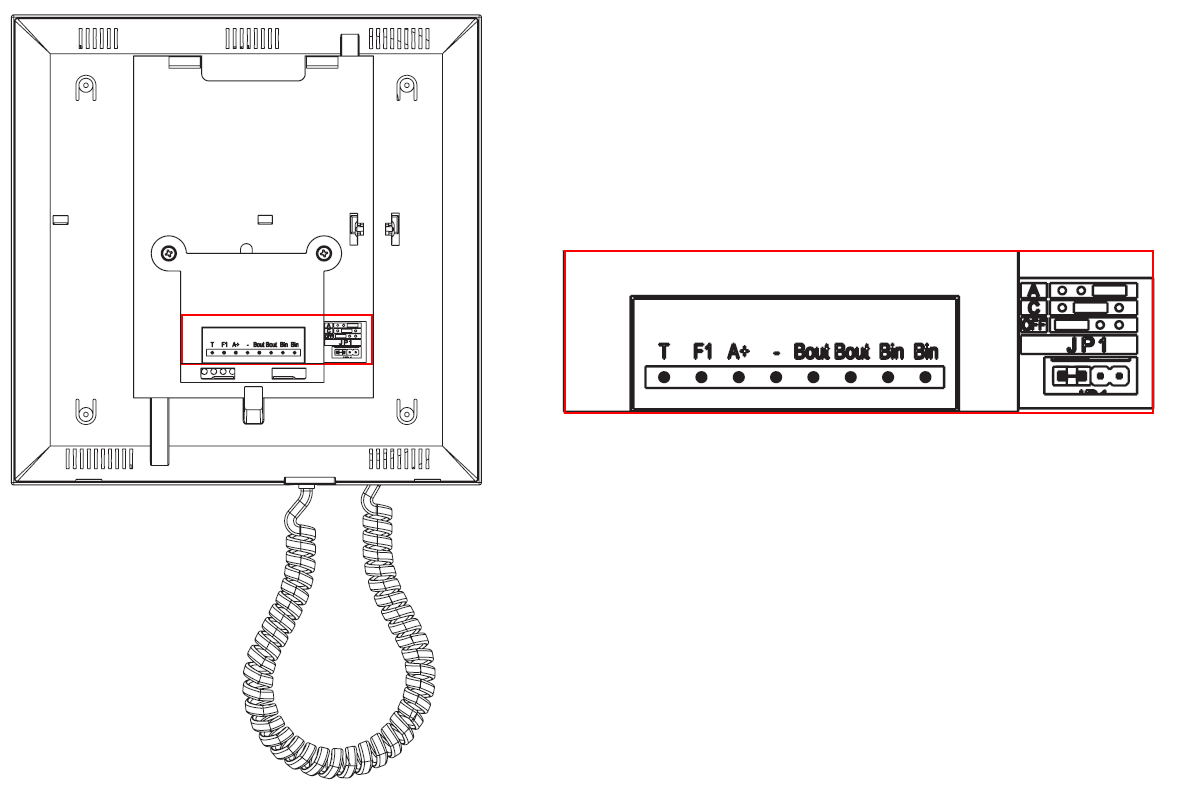

Anslutningar

Bout och Bin	Polaritetsoberoende DUOX PLUS-buss. Anslutningarna är parallella för förenklad installation

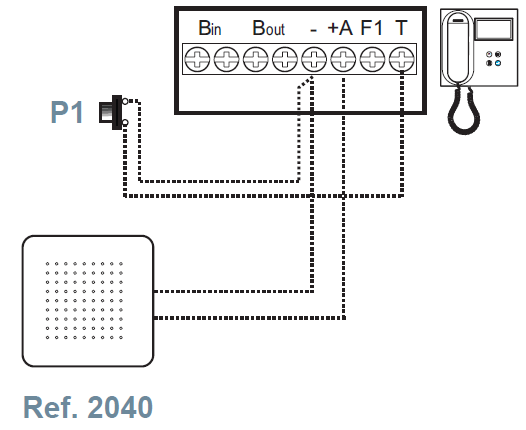

A+ och -	Anslutning för extra ringsignal
T och -	Anslutning för tryckknapp för ringklockefunktion vid exempelvis lägenhetsdörr
F1	Negativ (-) utgång för ev. extra funktionalitet.

Vid behov, ställ terminering med JP1.

Ledningsdragning

Svarsapparater kan kopplas i serie eller i "våningsdistribution".

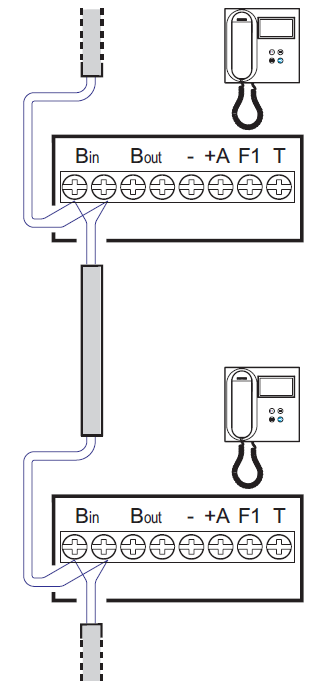

Seriekoppling

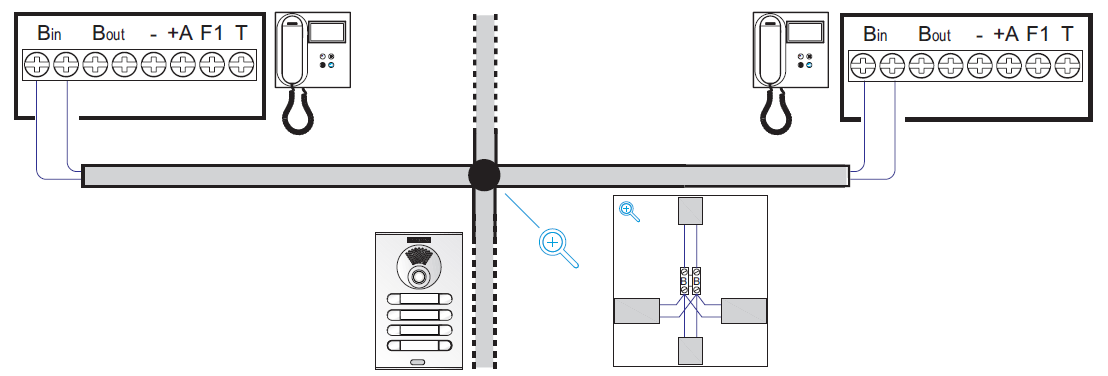

Våningsdistribution
