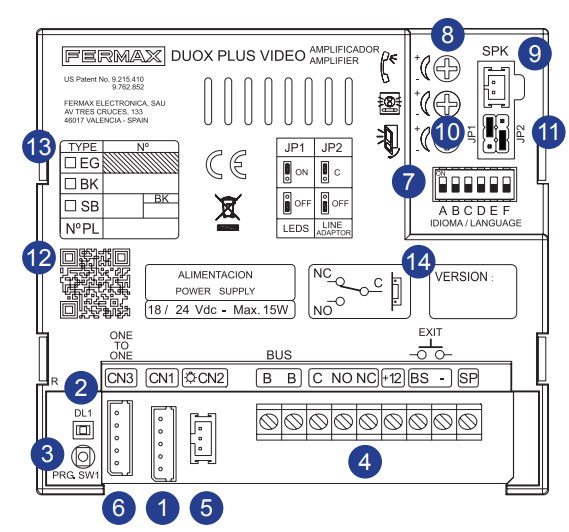

Portapparat DUOX PLUS Video
| 1 | Anslutning för övriga moduler (ex. knappmoduler) |
| 2 | |
| 3 | Programmeringsknapp |
| 4 | B, B: Data-bus C, NO, NC: Potentialfritt relä, max 2A 30V. +12: Utgång 12VDC, max 250mA. (Max 500mA 100 sek.) BS, - : Öppnarknapp. SP: Ingång dörrkontakt. Slutning till minus indikerar stängd dörr. |
| 5 | |
| 6 | Anlutning för knappsats |
| 7 | Språkval (Vit anger ställarens läge)   |

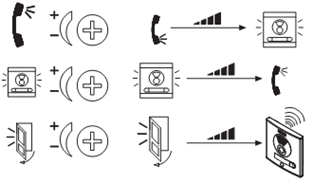

| 8 | Justering av ljud |
| 9 | |
| 10 | JP1: LED belysning kamera (ON/OFF) |
| 11 | JP2: Terminering. (ON/OFF) |
| 12 | |
| 13 | Etikett för notering av portapparatens address |
| 14 | Ref-/ Versionsnummer |
