Inkopplingsexempel

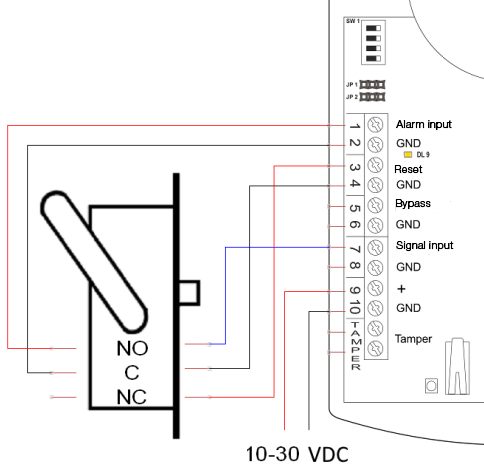

UDR Plus med ASSA utrymningslås
- När utrymmningshandtaget trycks ner genereras en slutning som utlöser larmet.
- Om utrymmningshandtaget återställs (slutning försvinner på 1 & 2), lås-regeln vrids ut (slutning på 3 & 4) återställs larmet.
- Lås-regeln genererar slutning mellan C & NO när regeln är inne, vilket ger en förvarning med låg signal. Förvarning tas bort genom att inte ansluta en kabel till plint 7.
| Plint på UDR-Plus | Kopplas till |
| 1 | NO på utrymningslås |
| 2 | C på utrymningslås |
| 3 | NC på utrymningslås |
| 4 | C på utrymningslås |
| 7 | NO på utrymningslås |
| 9 | +10 - 30 VDC |
| 10 | GND |
UDR Plus med fördröjt larm och köpa-tid-funktion
Lösningen är för dörrar som ska kunna stå uppställda en viss tid utan att larma t.ex. dörrar för in- och utlastning. larmet kan tystas och öppningstiden förlängas med en slutning (återfjädrande tryckknapp) mellan plint 3 och 4.
Återställning sker när dörren stängs.
Det ges ingen varning efter inställd tid. Det sker först då dörren har stängts.
| Plint på UDR-Plus | Kopplas till |
| 1 | 16 på UDR-Plus |
| 2 | C på magnetkontakt |
| 3 | NC på magnetkontakt OCH tryck-knapp |
| 4 | tryck-knapp |
| 15 | NO på magnetkontakt |

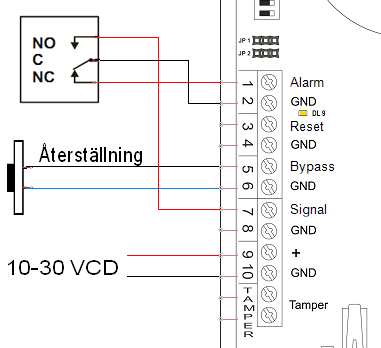

UDR plus med förlängt blixtljus
- Kräver växlande dörrkontakt.
- Larmar direkt med ljud och blixt när dörr öppnas vid ogiltig passage. Efter att dörren har stängts fortsätter blixten sirentiden ut.
- Återställs vid slutning mellan plint 5 och 6.
| Egenskap | Värde |
|---|---|
| Larmtrigger | 0 sek, får ej ändras |
| Sirentid | 1 sek. till 60 min. |
| Förbikoppling | 1 sek, får ej ändras |
| Sirenvolym | 0 sek, får ej ändras |
| Signalvolym | 0-99 |
| Plint på UDR-Plus | Kopplas till |
| 1 | NC på magnetkontakt |
| 2 | C på magnetkontakt |
| 5 | Återställning |
| 6 | Återstållning |
| 7 | NO på magnetkontakt |
| 9 | +10 - 30 VDC |
| 10 | GND |

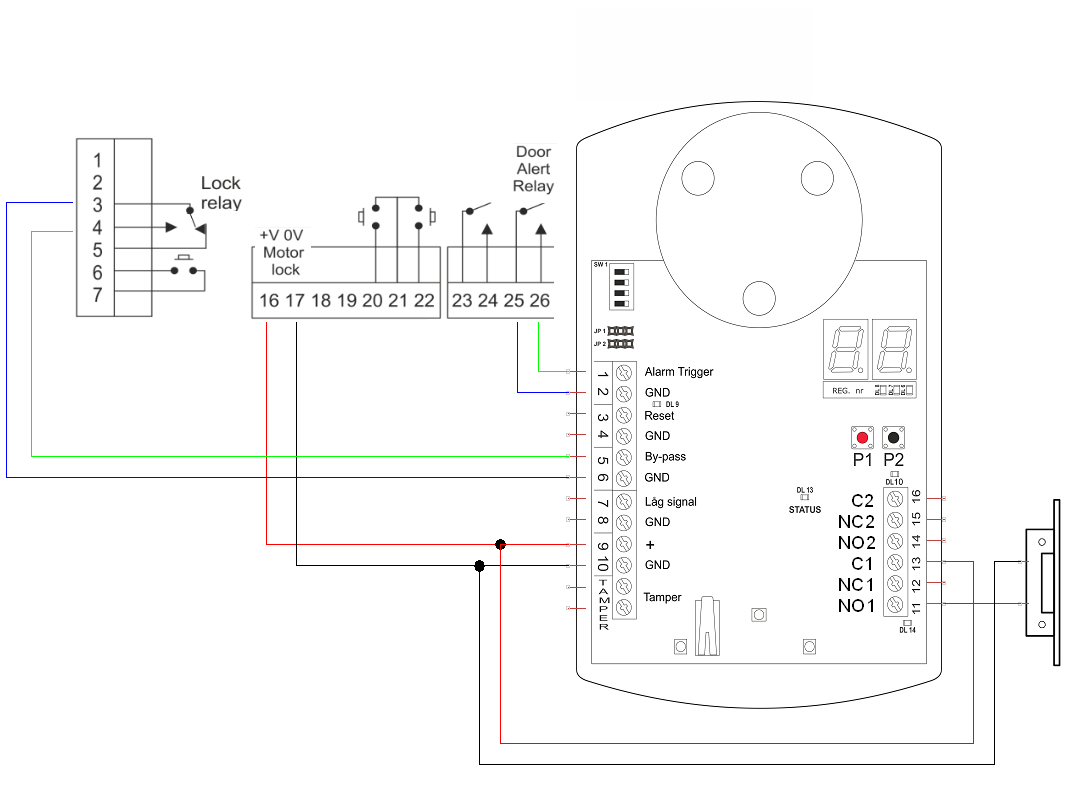

UDR plus med Vaka B28
- Ställ in tid som sirenen ska låta vid ogiltig passage. Se Programmering.
- Kräver att dörrkontakt är monterad och kopplad till dörrcentralen.
- Förbikopplingstid ställs på 1 sek.
- Vid forcering larmar UDR.
- Återställning sker med giltig passage.
- Låset kopplas till UDR.
| Plint på UDR | Kopplas till Plint på dörrcentral |
| Plint 6 på UDR-Plus | 3 |
| Plint 5 på UDR-Plus | 4 |
| Plint 9 och 13 på UDR-Plus | 16 |
| Plint 10 på UDR-Plus | 17 |
| Plint 2 på UDR-Plus | 25 |
| Plint 1 på UDR-Plus | 26 |
| El-lås | 10 |
| 11 | El-lås |

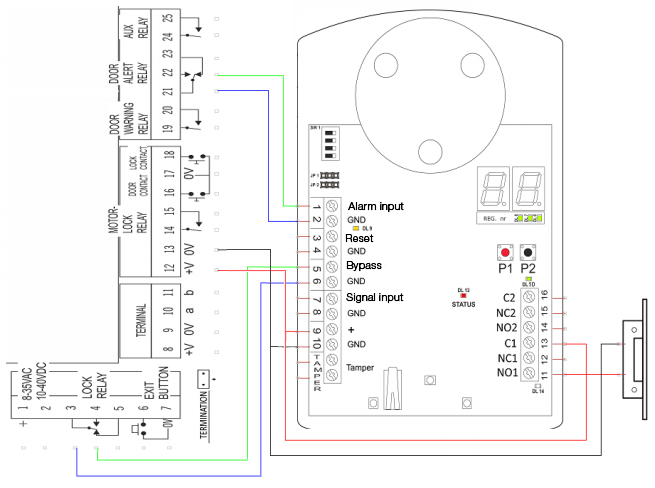

UDR plus med Vaka B16, B17, B18, B27 och B28
- Ställ in tid som sirenen ska låta vid ogiltig passage. Se Programmering.
- Kräver att dörravdörrkontakt är monterad och kopplad till dörrcentralen.
- Förbikopplingstid ställs på 1 sek.
- Vid forcering larmar UDR.
- Återställning sker med giltig passage.
- Låset kopplas till UDR.
- Om B16/B17 används ska dörrkontakt kopplas direkt till Alarm input.
| Plint på UDR | Kopplas till Plint på dörrcentral |
| Plint 6 på UDR-Plus | 3 |
| Plint 5 på UDR-Plus | 4 |
| Plint 9 och 13 på UDR-Plus | 12 |
| Plint 10 på UDR-Plus | 13 |
| Plint 2 på UDR-Plus | 21 (Endast B26/27) |
| Plint 1 på UDR-Plus | 22 (Endast B26/27) |
| El-lås | 13 |
| 11 | El-lås |
Dörrlarm som utlöses vid dörröppning och återställs när dörr stängs
- Om larmet inte ska återställas, koppla kabel mellan plint 3 och C2 & NC6. Återställning måste då ske manuellt på återställningsingången.
- Tid som siren ska låta och eventuell tidsfördröjning ställs in enligt Programmering.

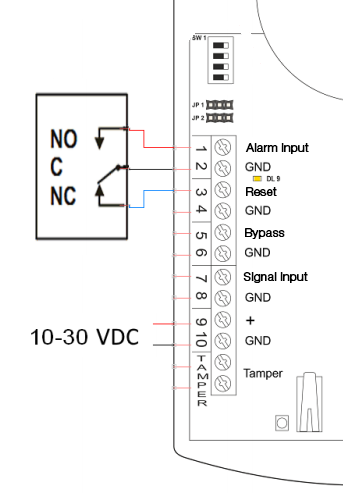

NO-relä vid stängd dörr
| Plint på UDR-Plus | Kopplas till |
| 1 | NO på magnetkontakt |
| 2 | C på magnetkontakt |
| 3 | NC på magnetkontakt |
| 9 | +10 - 30 VDC |
| 10 | GND |

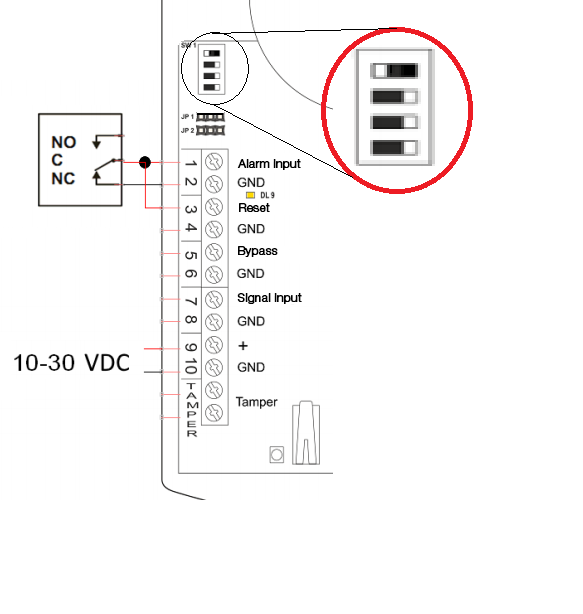

NC-relä vid stängd dörr
OBS Dip-switchen för larmingång ska vara ställd till vänster
| Plint på UDR-Plus | Kopplas till |
| 1 | Plint 3 på UDR-Plus. |
| 1 | C på magnetkontakt |
| 9 | +10 - 30 VDC |
| 10 | GND |

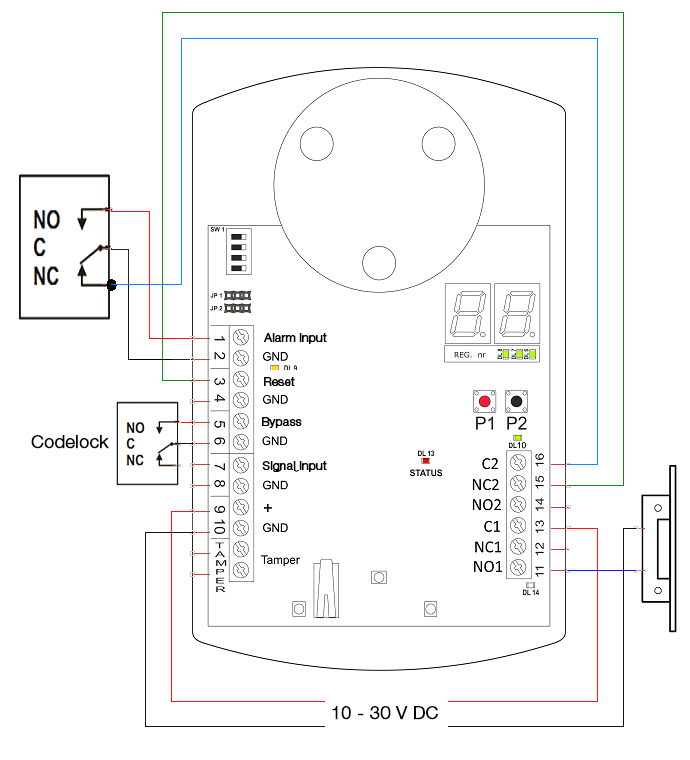

UDR med kodlås och el-lås
Exemplet visar en dörr med lås där kodlåset ger en inpasseringstid som motsvarar summan av Relä-tid på kodlåset och Larmförbikopplingstid. Om det är möjligt, använd endast relätiden på kodlåset för att hindra att larmet är förbikopplatt tiden ut efter att passagen har genomförts.
- Magnet NO med dörr stängd.
- Larm återställs med kod.
- Förutsatt att larmet inte har aktiveras återställs UDR när dörren stängs om växlande magnetkontakt används. Om larmet har aktiverats måste det återställas med kod.
- Om larmet utöses med öppen dörr och en giltig passage genomförs återställs larmet och dörren kan förbli öppen för lastning etc. UDR återgår till normaldrift när dörren stängs.
- Om A66 används kan man koppla en extra dörrkontakt som bryter relä direkt när dörren stängs. Magnetkontakten ska kopplas direkt till reset-ingången, inte via C2-NC2.
| UDR-Plus | Kopplas till | UDR-Plus | Kopplas till |
| 1 | NO på magnetkontakt | 9 | +10 - 30 VDC |
| 2 | C på magnetkontakt | 10 | GND (Ansluts även till el-lås) |
| 3 | Plint 15 på UDR-Plus | 11 | El-lås |
| 5 | NO på kodlås | 13 | +10 - 30 VDC |
| 6 | C på kodlås | 16 | NC på magnetkontakt |
