Dörrautomatik med armbågskontakter (B28)

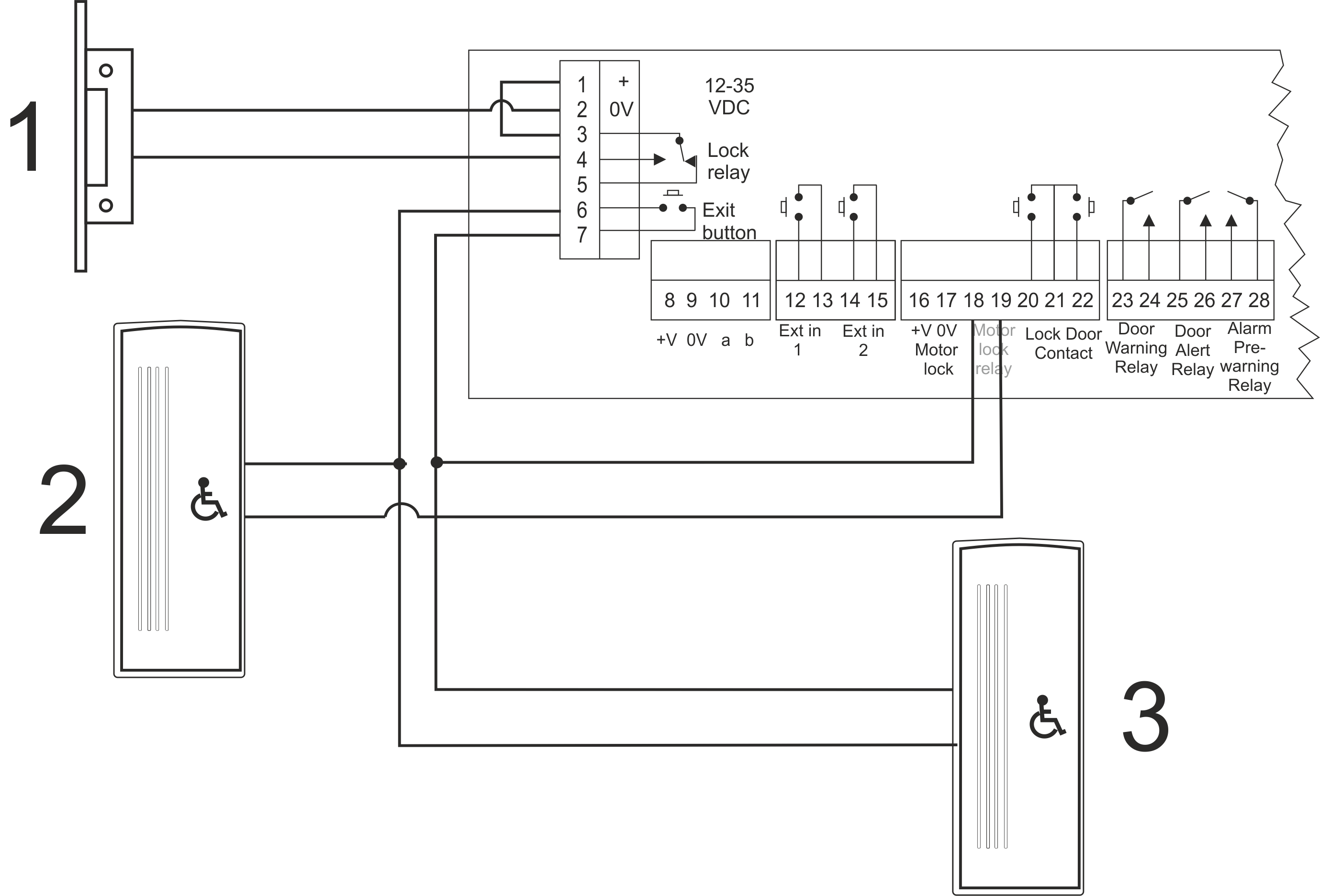

Inkopplingsexemplet avser en dörrmiljö med NC-ellås, inre- och yttre armbågskontakter och dörrautomatik där den inre armbågskontakten låser upp och öppnar dörren och den yttre armbågskontakten öppnar dörren om den är olåst.

Dörrautomatiken kopplas mot dörrcentralens AUX-relä.

1	Lås
2	Yttre armbågskontakt
3	Inre armbågskontakt

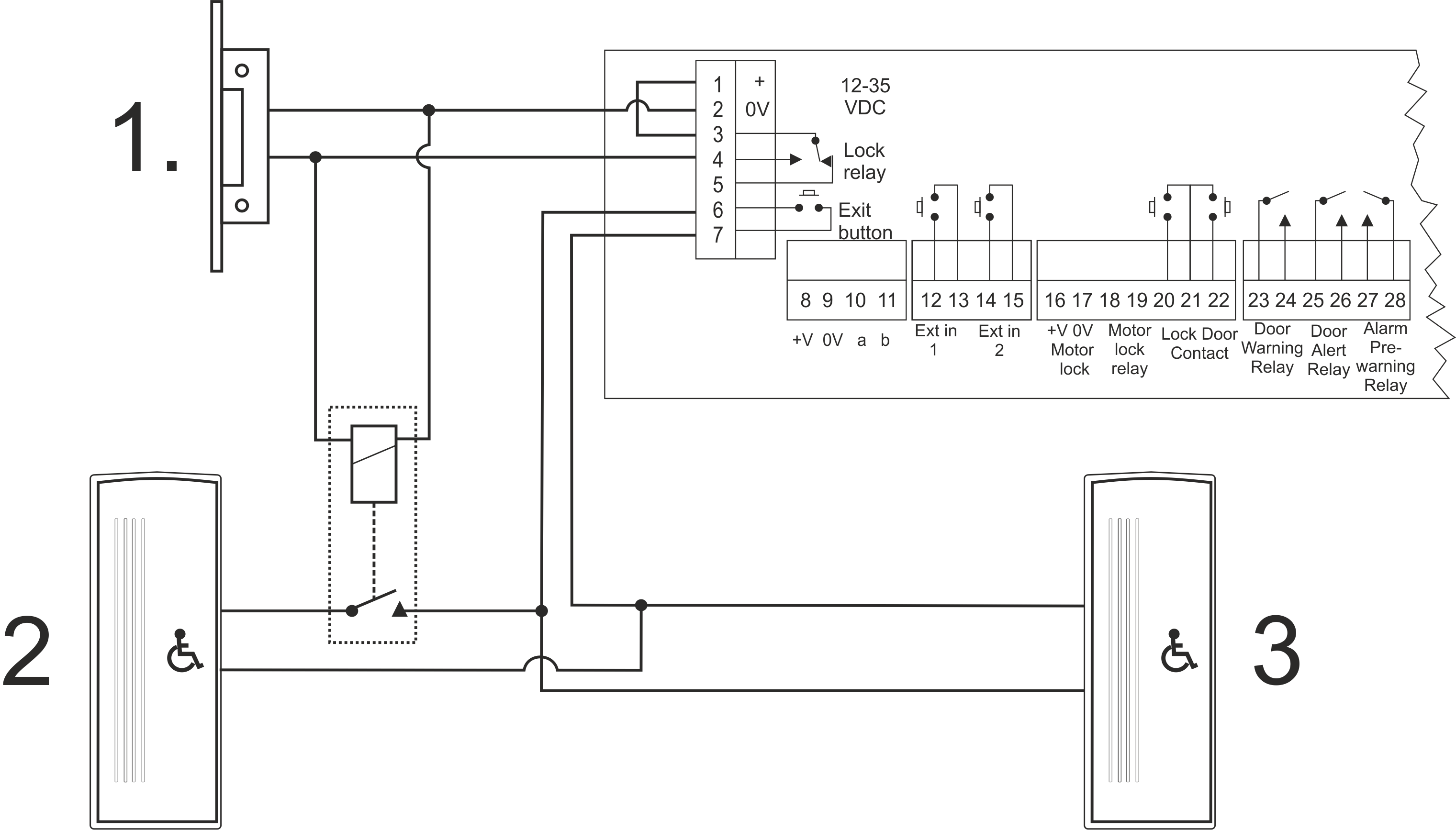

Om dörrmiljön inte använder ett motorlås kan motorlåsreläet (Plint 18-19) användas. I VAKA-programvaran måste installatören ange att motorlås finns anslutet till dörren, detta görs enligt VAKA-manualen.
